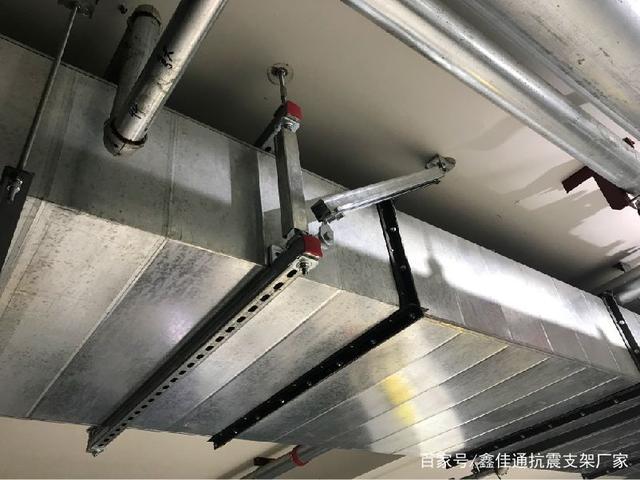

抗震支架风管安装详解 步骤、要点与规范

抗震支架系统是建筑机电抗震工程的重要组成部分，用于在地震发生时限制风管、水管、电缆桥架等机电设施的位移，防止其脱落、碰撞造成二次灾害。其中，风管抗震支架的安装尤为关键，因为风管通常体积大、重量轻但刚度低，地震中容易变形、坠落。下面详细介绍抗震支架风管的安装流程与注意事项。

一、安装前准备

1. 技术准备：熟悉设计图纸、抗震支架深化图及《建筑机电工程抗震设计规范》（GB 50981-2014）等相关规范。确定抗震支架的布置间距、形式（刚性或柔性）、载体（门型、侧向、纵向支撑）。
2. 材料验收：核对抗震支架组件（C型钢、螺杆、连接件、锚栓、管卡等）的规格、材质、防腐处理是否符合设计要求，并检查出厂合格证、检测报告。
3. 现场勘察：确认风管走向、标高、空间尺寸，检查结构梁、柱、楼板等锚固点的承载能力，避开结构缝、预埋管线等。

二、安装步骤

1. 定位放线：根据图纸在楼板或梁上标出抗震支架的锚固点位置。通常，风管抗震支架的侧向支撑间距不大于9米，纵向支撑间距不大于18米；对于矩形风管，当截面面积大于0.38平方米或直径大于0.7米时，需设置抗震支架。
2. 安装锚栓：在标记位置钻孔，清理孔洞后植入锚栓（如后扩底锚栓、化学锚栓）。锚固深度和抗拉拔力需满足设计要求。
3. 固定底座与立柱：将底座与锚栓连接紧固，然后安装垂直立柱（C型钢），确保垂直度偏差不大于2‰。
4. 安装横梁与斜撑：根据风管标高安装横担（横梁），并安装侧向及纵向斜撑（通常与垂直方向成30°~60°角），形成稳定的三角形桁架结构。斜撑与结构体的连接同样需使用锚栓。
5. 安装风管管卡：在横梁上安装风管管卡（如P型卡、U型卡），管卡内衬橡胶垫以保护风管且防滑。管卡间距应均匀，通常不大于1.5米。
6. 调整与紧固：所有螺栓、螺母需拧紧，确保支架系统无松动。调整管卡使风管受力均匀，避免局部变形。
7. 防腐处理：对焊接部位或镀锌层破损处涂刷防锈漆，整体支架可涂刷防火涂料（根据设计要求）。

三、安装要点与注意事项

1. 禁止违规操作：不得将抗震支架直接焊接在承重结构钢筋上，不得使用膨胀螺栓代替专用锚栓（除非设计允许）。
2. 间距控制：严格按规范设置侧向、纵向支撑。对于水平风管，侧向支撑间距不大于9m，纵向支撑间距不大于18m；对于垂直风管，应设置承受自重和地震作用的支架。
3. 角度保证：斜撑与垂直方向的角度宜为30°~60°，以保证有效传递地震力。斜撑应避开风管操作空间。
4. 补偿措施：当风管穿越结构缝或抗震缝时，需设置柔性连接或补偿装置，防止地震时产生相对位移破坏。
5. 与其他支架协调：抗震支架应与承重支架、防晃支架配合使用，不可相互替代。承重支架承担风管自重，抗震支架抵抗地震力。
6. 验收标准：安装完成后，需进行外观检查、螺栓扭矩检查、拉拔试验（抽样），并形成验收记录。

四、常见问题与处理

• 如果锚固点位于梁侧，需采用穿梁螺栓或连接板，严禁锚固在梁的底部或侧面边缘。
• 当风管尺寸较大时，需增加支架密度或采用双柱式支架。
• 对于保温风管，管卡应加长，以确保固定后不挤压保温层，导致冷桥或损坏。

抗震支架风管安装必须坚持“安全第一、规范施工”的原则。只有严格按照设计图纸和规范操作，才能在地震中真正发挥抗震支架的防护作用，保障机电系统及人员安全。
